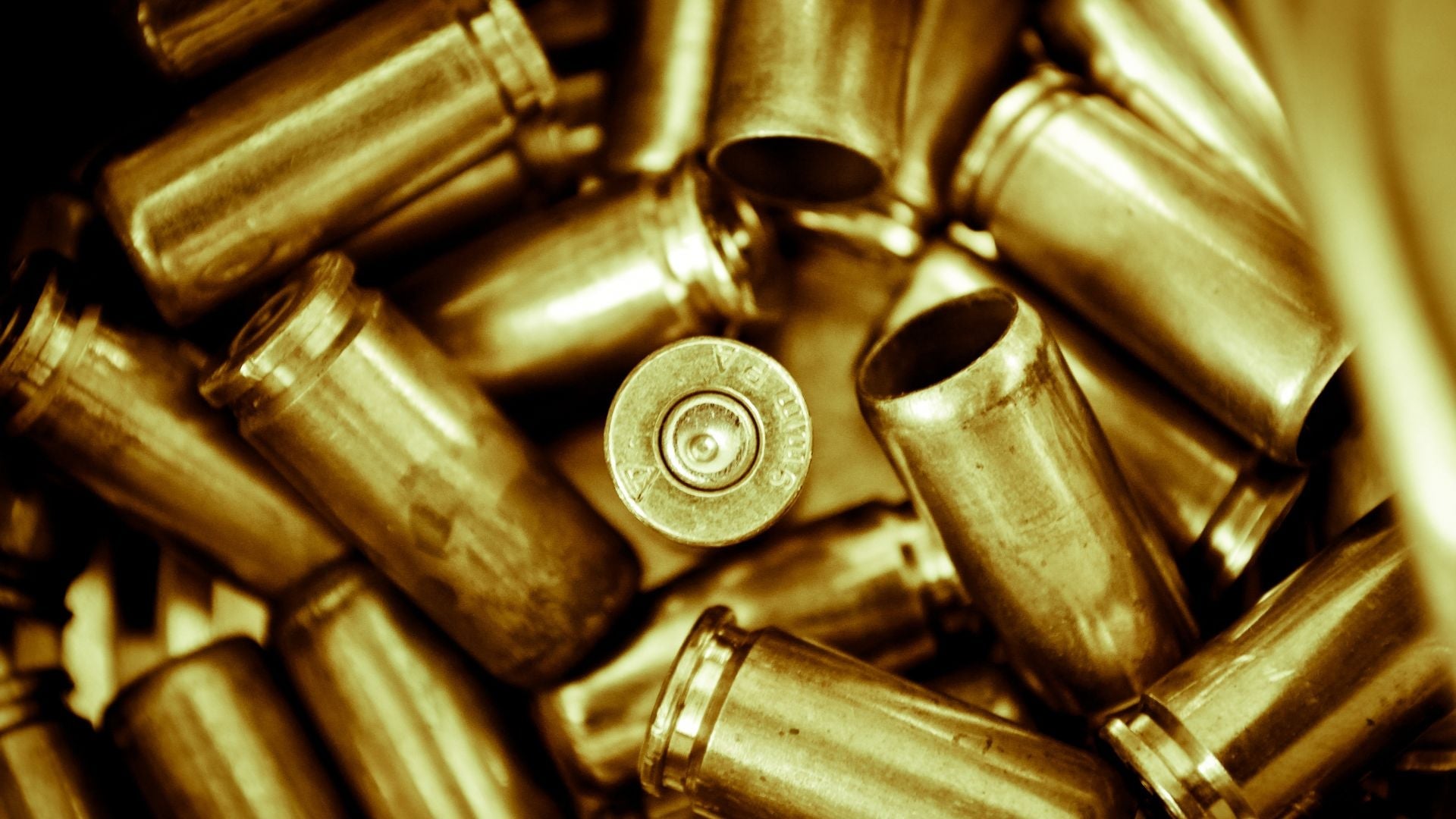

Embora o estojo possa parecer uma única peça, é um componente complexo e precisamente projetado que desempenha um papel essencial no desempenho e na segurança de uma arma de fogo. Ele é composto por várias partes, como base, soquete da espoleta, corpo, pescoço, ombro, bocal e revestimento, cada uma com suas funções específicas e características projetadas para garantir o funcionamento adequado do cartucho em suas utilidades e especificidades técnicas:
- Base (Head): A base é a parte inferior do estojo e normalmente é a parte mais espessa e resistente, pois precisa suportar as altas pressões geradas durante o disparo. A base contém o soquete da espoleta, que é o local onde a espoleta é inserida e fixada. Em alguns casos, a base pode ter um reforço adicional chamado de "cinturão" para garantir ainda mais resistência em calibres de alta pressão.
- Aro (Rim): É a parte saliente na base do estojo que se estende além do diâmetro do corpo do estojo. Ele tem duas funções principais: atuar como um ponto de apoio para o estojo quando este é inserido na câmara da arma, evitando que ele avance mais do que o necessário, e servir como uma superfície de contato para o mecanismo de extração da arma, permitindo que o extrator agarre o estojo e o remova da câmara após o disparo.
- Ranhura do Extrator (Extractor Groove): É um rebaixamento ou entalhe circular na base do estojo, geralmente localizado logo acima do aro. Essa ranhura é projetada para acomodar o extrator da arma, permitindo que ele se encaixe no estojo e o segure com firmeza durante o processo de extração e ejeção.
- Soquete da espoleta (Primer Pocket): Localizado na base do estojo, o soquete da espoleta é uma cavidade projetada para acomodar a espoleta. Ele possui um orifício central, chamado de "furo de espoleta", que permite a passagem da chama da espoleta para o interior do estojo, onde a pólvora é acesa. O soquete da espoleta é projetado com dimensões precisas para garantir um ajuste adequado e seguro da espoleta.
- Corpo (Body ou Case Wall): O corpo do estojo é a parte cilíndrica principal que se estende desde a base até o pescoço. Ele é projetado para conter a carga de pólvora e pode ter diferentes formas e espessuras, dependendo do calibre e das necessidades específicas de pressão e volume. O corpo do estojo também serve como uma vedação temporária para a câmara da arma de fogo, garantindo que os gases gerados pela queima da pólvora sejam direcionados para frente, empurrando o projétil pelo cano.
- Paredes internas ou parede interna de reforço (Web): Essa região se encontra na base do estojo, próximo ao soquete da espoleta, e tem como função principal reforçar a estrutura do estojo para suportar as altas pressões geradas durante o disparo. A parede interna de reforço é essencial para garantir a resistência e a durabilidade do estojo, evitando que ele se rompa ou deforme sob as pressões extremas que ocorrem no momento do disparo. Além disso, esta parte do estojo também ajuda a manter a integridade da espoleta e sua posição correta, assegurando uma ignição adequada e consistente da carga de pólvora.
- Pescoço (Neck): O pescoço é a parte superior do estojo, onde o projétil é inserido e mantido firmemente no lugar. O pescoço tem um diâmetro menor que o corpo do estojo e é projetado para aplicar tensão no projétil, garantindo um ajuste adequado e a retenção do projétil durante o manuseio e o disparo. O pescoço também ajuda a centralizar o projétil em relação ao estojo e ao cano, contribuindo para uma maior precisão no disparo.
- Ombro (Shoulder): Presente em cartuchos de formato "garrafa" (com corpo cônico), o ombro é a parte do estojo que faz a transição entre o corpo e o pescoço. Ele é projetado para fornecer um ponto de parada para o estojo quando inserido na câmara da arma de fogo e ajuda a definir o "headspace" (espaço livre entre a base do estojo e a culatra) do cartucho, garantindo um funcionamento seguro e eficiente.
- Bocal (Mouth): O bocal é a abertura no pescoço do estojo onde o projétil é inserido. Ele pode ser liso ou ter um pequeno ressalto (crimp) que ajuda a manter o projétil no lugar. Em alguns cartuchos, o bocal pode ser ligeiramente estriado ou ter uma pequena reentrância para garantir uma melhor retenção do projétil. O bocal é projetado com tolerâncias específicas para garantir a precisão e a repetibilidade no processo de fabricação e montagem dos cartuchos de munição.
- Revestimento: Muitos estojos de munição são revestidos com uma fina camada de material protetor para aumentar a vida útil, reduzir a corrosão e melhorar a lubrificação durante o processo de recarga e o ciclo de alimentação/extrator da arma de fogo. Os revestimentos podem ser à base de latão, níquel, zinco ou outros materiais, dependendo das necessidades específicas do cartucho e da aplicação.
